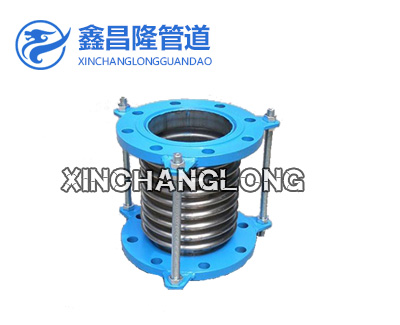

通用型波纹补偿器

尊敬的【通用型波纹补偿器】客户，您好！重创新是鑫昌隆的生存之基！匠心细作，品质非凡鑫昌隆自创立以来一直致力于管道行业领域创新探索和经验积累，已经累计为众多客户提供过重技术的【通用型波纹补偿器】产品！

波纹补偿器，属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。
补偿器在安装前应先检查其型号、规格及管道配置情况，需符合设计要求。
需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。
水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。

对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。
严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。与补偿器波纹管接触的保温材料应不含氯。

公称通径 DN mm	计算疲劳破坏次数下轴向补偿量 Xomm			补偿量		刚度			有效面积 A cm2	径向较大外形尺寸 Hmm	接管端口尺寸 doxS(mm)	总长L (mm)		总重W (kg)
公称通径 DN mm	1500	3000	15000	横向 Yomm	角向 Yθ度	轴向 Kx N/mm	横向 KyN/mm	角向 KθN x m/度	有效面积 A cm2	径向较大外形尺寸 Hmm	法兰连接	法兰	接管	法兰	接管
80	30	25	18	6.4	±6.4	358	418	8.4	81	284	φ89x4	244	344	10	3
80	37	32	22	10	±8	286	214	6.7	81	284	φ89x4	274	374	10	3
100	33	28	20	3.6	±3.6	417	1471	14	121	304	φ108x4	223	323	11	3
100	56	47	33	10	±8	250	318	8.5	121	304	φ108x4	287	387	13	5
125	36	32	21	2.5	±4.4	408	2885	21	180	334	φ133x4	216	318	13	4
125	65	58	38	8	±8	227	495	12	180	334	φ133x4	288	388	14	5
150	48	41	27	2.5	±5	300	2889	20	257	364	φ159x4.5	238	338	17	7
150	77	65	43	6.4	±8	188	705	23	257	364	φ159x4.5	298	398	18	8
200	56	47	31	3.2	±5.3	288	3164	39	479	442	φ219x6	244	344	25	17
200	84	70	46	7.2	±8	192	9938	26	479	442	φ219x6	298	340	27	20

体验鑫昌隆的三包政策支持Warranty policy support

鑫昌隆品牌通用型波纹补偿器超过企业三包服务期限后，鑫昌隆继续为客户按三包标准提供后市场的各项服务，包括技术咨询、提供上门服务及低于市场价的正宗配件优惠政策

感受鑫昌隆立即响应的售后服务 Construction Machinery

服务团队全年不间断服务，实行365×7×24的服务原则

客户24小时售后服务热线【13140055337】为您守候；

只需您的一个电话，承诺30分钟必然响应

专注品质，匠心可至感谢您关注鑫昌隆网站通用型波纹补偿器产品信息，也欢迎您提出宝贵的意见，共同推进中国智造的国际竞争力！鑫昌隆产品重创新。对鑫昌隆通用型波纹补偿器若有疑问的地方，请拨打鑫昌隆技术工程师电话：【13140055337】。顺祝各位朋友愿我们的合作如春日阳光，温暖而明媚，共同开创更加辉煌的未来。！
