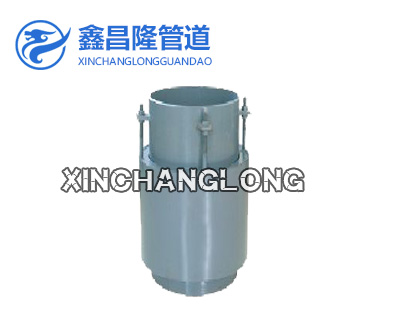

无约束波纹补偿器

jwy型无约束波纹补偿器又称为无约束波纹管、无约束膨胀节、直埋式补偿器、该补偿器内的波纹管采用单层、双层或多层ｕ型波，波纹管和导流套材料为 1cr18ni9ti 等奥氏体不锈钢，其它材料为低碳钢或低合金钢。无约束波纹补偿器在固定支架间距的确定和固定支座推力计算等和普通的轴向型补偿器完全相同。无约束波纹补偿器除了取消予拉伸工作外，…

创新铺路，变革架桥，共筑辉煌来自远方的【无约束波纹补偿器】客户，您好！重研发的产品供应商--鑫昌隆。创新是引领发展的第一动力鑫昌隆自成立以来一直致力于管道行业领域技术创新和产品打造，已经累计为众多的客户提供过重技术的【无约束波纹补偿器】产品！

JWY型无约束波纹补偿器又称为无约束波纹管、无约束膨胀节、直埋式补偿器、该补偿器内的波纹管采用单层、双层或多层Ｕ型波，波纹管和导流套材料为 1Cr18Ni9Ti 等奥氏体不锈钢，其它材料为低碳钢或低合金钢。
无约束波纹补偿器在固定支架间距的确定和固定支座推力计算等和普通的轴向型补偿器完全相同。
无约束波纹补偿器除了取消予拉伸工作外，还大大地宽松了安装要求。
无约束波纹补偿器可象一段短管一样安装于管道中，不必按其它轴向型膨胀节通常要求的全线钢管接好后再割下和膨胀节等长管道的方法。还由于无约束波纹补偿器坚固的外壳，也方便了运输、安装和保温。
无约束波纹补偿器用于管道的轴向补偿，补偿量大，具有强力自导向和超强的抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装均可任意调节。

无约束波纹补偿器用于管道的轴向补偿，补偿量大，具有强力自导向和超强的抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装均可任意。
1、无约束波纹补偿器在固定支架间距的确定和固定支座推力计算和普通的轴向型补偿器完全相同。为了使工程稳定可靠，无约束补偿器除要求靠近固定支架安装外，仍要求每个固定支架间距内设三个导向支架。
2、无约束补偿器可应用于管道的架空、地沟敷设，也可应用于有补偿的直埋敷设，此时无约束补偿器处应设检查井或暗室。
3、无约束波纹补偿器用于管道的轴向补偿，补偿量大，具有强力自导向和超强的抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装均可任意调节。

通径 DN	波数	压力等级 Mpa					波纹管有效面积 cm2	较大外径尺寸 mm	接管端口尺寸 doxs mm	总长 L mm
		0.25	0.6	1	1.6	2.5
		轴向补偿量： mm/ 刚度 N/mm
50	8	14/153	12/318	12/318	12/635	11/1310	37	120	ф57 × 3.5	361
	16	27/76	24/158	24/158	24/318	23/655				445
	32	52/38	48/79	48/79	48/159	46/328				621
65	8	19/213	18/213	18/213	18/424	15/814	55	159	ф73 × 4	377
	12	30/142	29/142	27/142	27/283	25/421				425
	24	60/71	58/107	54/107	54/142	50/211				581
80	8	30/179	30/179	30/358	29/358	27/650	81	162	ф89 × 4	430
	10	54/143	37/143	37/286	37/286	32/325				466
	20	108/72	74/72	74/143	74/143	64/163				660
100	6	34/138	34/277	33/417	33/417	32/817	121	180	ф108 × 4	410
	10	56/83	56/166	56/250	54/250	50/409				492
	20	112/42	112/83	112/125	108/125	100/205				712
125	5	37/136	36/272	36/408	35/408	33/801	180	221	ф133 × 4	410
	9	66/76	65/151	65/227	63/227	60/401				412
	18	132/38	130/76	130/114	126/114	120/201				711
150	5	49/100	49/200	48/300	45/456	44/845	257	245	ф159 × 4.5	433
	8	88/63	78/125	77/188	71/286	65/423				518
	16	159/32	156/63	154/94	142/143	130/211				756
200	4	58/95	56/193	56/288	56/480	55/800	479	327	ф219 × 6	475
	6	86/63	85/128	85/192	84/320	80/927				553
	12	172/32	170/64	170/96	168/160	160/200				800
250	4	75/170	74/343	63/588	53/930	50/1856	769	404	ф273 × 8	500
	6	112/113	110/228	95/392	80/620	78/927				620
	12	220/57	220/114	190/196	160/310	156/464				984
300	4	73/250	72/503	65/830	57/1253	54/2142	1105	451	ф325 × 8	584
	6	110/167	109/335	97/553	85/835	80/1071				713
	12	220/84	218/168	194/277	170/418	160/536				1116
350	4	79/263	78/523	72/840	64/1265	62/2684	1307	500	ф377 × 10	614
	6	119/175	117/348	107/560	97/843	90/1342				759
	12	238/88	234/174	241/218	194/442	180/671				1216
400	4	83/280	73/458	70/918	65/1373	63/3675	1611	537	ф426 × 10	625
	6	125/187	109/305	102/612	97/915	90/1838				771
	12	250/94	218/153	204/306	194/458	180/920				1225
450	4	98/203	96/405	82/690	69/2305	65/4350	1972	632	ф478 × 10	620
	6	147/135	144/270	124/460	103/1537	90/2175				762
	12	294/68	288/135	248/230	206/769	180/1087				1200
500	4	102/212	100/423	84/728	70/2452	65/4256	2445	699	ф529 × 10	624
	6	153/142	149/282	126/485	105/1635	90/2128				766
	12	306/71	298/141	252/243	210/818	180/1064				1216
600	4	123/265	121/530	86/1468	99/1740	95/2842	3534	806	ф630 × 10	676
	6	185/177	181/353	148/978	140/1160	120/1420				848
	12	370/89	362/177	358/489	280/580	240/710				1382
700	4	128/287	126/573	87/1625	85/2972	84/4100	4717	915	ф720 × 10	708
	6	192/192	188/382	168/1083	131/1982	120/2050				882
	12	384/96	376/191	336/542	262/991	240/11025				1422
