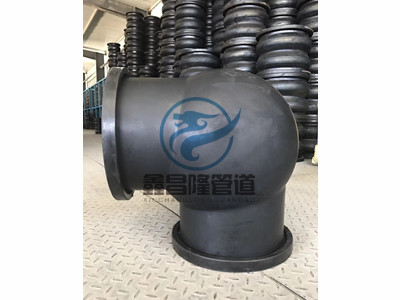

90°橡胶弯头

90°橡胶弯头简介：

　　90°橡胶弯头是由织物增强的橡胶件与平形活接头、松套金属法兰或螺纹管法兰组成，用于管道隔振降噪、补偿位移的弯头。
　　按结构分为：弯头球体，90°弯头。
　　按连接形式分为：法兰连接、螺纹连接、螺纹管法兰连接。
　　按工作压力分：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa五个等级。
　　性能特点：体积小、重量轻、弹性好、安装维修方便。
　　安装时可产生横向、轴向、角向位移，不受管道不通心，法兰不平行的限制。工作时可降低结构传递噪音，吸振能力强。

90°橡胶弯头适用范围：
　　由于可曲挠橡胶弯头具有良好的综合性能，所以90°橡胶弯头广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

90°橡胶弯头使用说明：
　　高层给水使用橡胶弯头时，管道需有固定支撑或固定托架，否则产品应安装防拉脱装置。固定支撑或托架的力需大于轴向力，否则也应安装防拉脱装置。

90°橡胶弯头适用介质：
　　根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各个品种，适应多种介质和环境。

90°橡胶弯头安装方法：
　　1.橡胶弯头在安装时，严禁超位移很 限安装。
　　2.安装螺栓要对称，逐步加压扭紧，以防局部泄漏。
　　3.1.6MPa以上的工作压力，安装螺栓要有弹性压垫，以防工作时螺栓松动。
　　4.垂直安装时接头管道两端应有垂向受力支承，可采取防拉脱装置，以防止工作受压拉脱。
　　5.橡胶弯头安装部位应远离热源.臭氧区域.严禁强辐射光线暴晒和使用不符合本产品要求的介质.
　　6.橡胶弯头在运输装卸时严禁锐利器具划破表面、密封面。
　　7.连接方式：法兰连接。
　　 橡胶球体材质：橡胶弯头球体是由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。根据介质不同所采用的橡胶材质也不同，有天然胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。分别具有耐热、耐酸、碱、耐腐蚀、耐磨、耐油等功能。

                            公称通径、长度、位移值、与法兰数据表

公称通径 DN	长度 L	螺栓 孔数	螺栓孔 直径	螺栓孔* 圆直径D1	轴向 压缩	轴向 伸长	径向 位移	偏转角度 （a1+a2）°
50	150	4	18	125	20	20	16	20°
65	150	4	18	145	20	20	16	20°
80	160	8	18	160	20	20	16	20°
100	120	8	18	180	20	20	16	20°
125	200	8	18	210	20	20	16	20°
150	230	8	22	240	20	20	16	20°
200	265	8	22	295	20	20	16	20°
250	280	12	22	350	20	20	16	20°
300	320	12	22	400	20	20	16	20°
350	360	16	22	460	20	20	16	20°
400	380	16	26	515	20	20	16	20°

注： 1.特殊要求可来函来图定制，法兰按《全国通用给排水标准图集》。

2.悬空给水使用DN200以上产品，管道需有固定支撑或固定托架，否则产品应安装防拉脱装置。

3.使用橡胶弯头，对应法兰应是阀门法兰或符合GB/T9115--2000标准法兰。
