一、产品说明：

XH41型法兰式鸭嘴阀能够有效防止海水和泥沙入侵。海水与排放的污水存在一定的密度差，当污水排放量较小时，传统排放口扩散器由于喷口射流速度减小，此密度差将会引起海水入侵扩散器，并将海底环境泥沙带入扩散器。

产品别名：XH41型法兰式鸭嘴阀

产品规格：【DN100mm-DN2000mm】

连接方式：法兰

适用范围：【酸、碱、腐蚀类、油、热水、冷水等】

二、产品优势：

法兰式鸭嘴阀能够有效防止海水和泥沙入侵。海水与排放的污水存在一定的密度差，当污水排放量较小时，传统排放口扩散器由于喷口射流速度减小，此密度差将会引起海水入侵扩散器，并将海底环境泥沙带入扩散器。而法兰式鸭嘴阀出口随出流量的变化而变化，排放量为零时闭合，而且在排放量较低的情况下能维持较高的射流速度，因此防止了海水和环境泥沙的入侵。

法兰式橡胶鸭嘴阀产品主要应用于防水系统，排放系统，水泵出口，提升泵站及液下曝气系统。产品主要特点：橡胶法兰与阀身联成一体，安装为方便。阀体采用全橡胶设计，不会引起淤积和东西卡住现象发生，降低了维护成本，并允许固体颗粒顺畅通过。

三、产品安装说明：

法兰式鸭嘴阀由橡胶法兰，阀体及鸭嘴一体制作而成，并带有衬垫金属法兰，可以与金属法兰自然连接，直接安装于罐体，管道及围堰上。安装连接时，法兰与连接法兰尺寸相对应，保证联接紧固后密封，还要注意不能碰坏橡胶排污止回阀的法兰唇边。

橡胶法兰与阀身联成一体，安装为方便。阀体采用全橡胶设计，不会引起淤积和东西卡住现象发生，降低了维护成本，并允许固体颗粒顺畅通过。

1、法兰式鸭嘴阀的法兰与管子组装应用工具和方法对管子端面进行检查，切口端面倾斜偏差不应大于管外径的1%，且不得超过3mm。

2、法兰式鸭嘴阀的法兰与管子组装时，要用法兰角尺检查法兰的垂直度。

3、法兰式鸭嘴阀连接时应加设的软垫片，周边尺寸应整齐，垫片尺寸应与法兰密封面相符。

4、法兰式鸭嘴阀的法兰不得埋入地下，埋地管道或不通行地沟管道的法兰应设置检查井，法兰也不能装在楼板、墙壁和套管内。

5、法兰式鸭嘴阀的法兰连接应与管道同心，并应保证螺栓自由穿入。法兰螺栓孔应跨中安装，法兰间应保持平行，其偏差不得大于法兰外径的1.5/1000，且不得大于2mm，不得用强力，上紧螺栓的方法消除歪斜。

6、法兰式鸭嘴阀的法兰连接应使用同一规格的螺栓，安装方向应一致。螺栓紧固后应与法兰紧贴，不得有细缝。需加垫圈时，每个螺栓不得超过一个，紧固后的螺栓宜与螺母平齐。、

7拧紧螺栓时，应对称交叉进行，以保障垫片各处受力均匀。

四、产品技术参数：

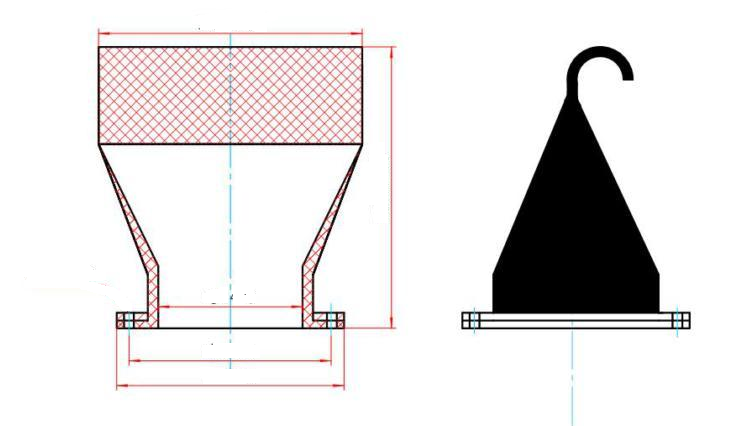

【产品外形及结构尺寸】
主要技术参数：
公称通径(DN)	管子外径(DW)	型号(XL-T)	长度(L)	高度(H)	套入深度(C)
Dw	Do
100	108	108	XL100-100-F	158	100	40
114	114
150	159	159	XL150-140-F	270	200	50
168	168
200	219	219	XL200-255-F	320	255	50
250	273	273	XL250-260-F	360	265	75
300	325	325	XL300-325-F	450	325	115
350	377	377	XL350-425-F	560	425	115
400	426	426	XL400-525-F	650	525	135
450	480	480	XL450-625-F	750	625	150
500	530	530	XL500-725-F	850	725	200
600	630	630	XL600-825-F	950	825	200
700	720	720	XL700-925-F	1060	925	200
800	820	820	XL800-985-F	1200	1080	250
900	920	920	XL900-1025-F	1260	1250	250
1000	1020	1020	XL1000-1125-F	1450	1400	250
1200	1220	1220	XL1200-15250-F	1620	1550	250
1400	1420	1428	XL1400-1625-F	1720	1725	300
1600	1620	1628	XL1600-1950-F	2010	1950	350
1800	1820	1828	XL1800-2320-F	2280	2320	400
2000	2020	2030	XL2000-2650-F	2600	2650	450
