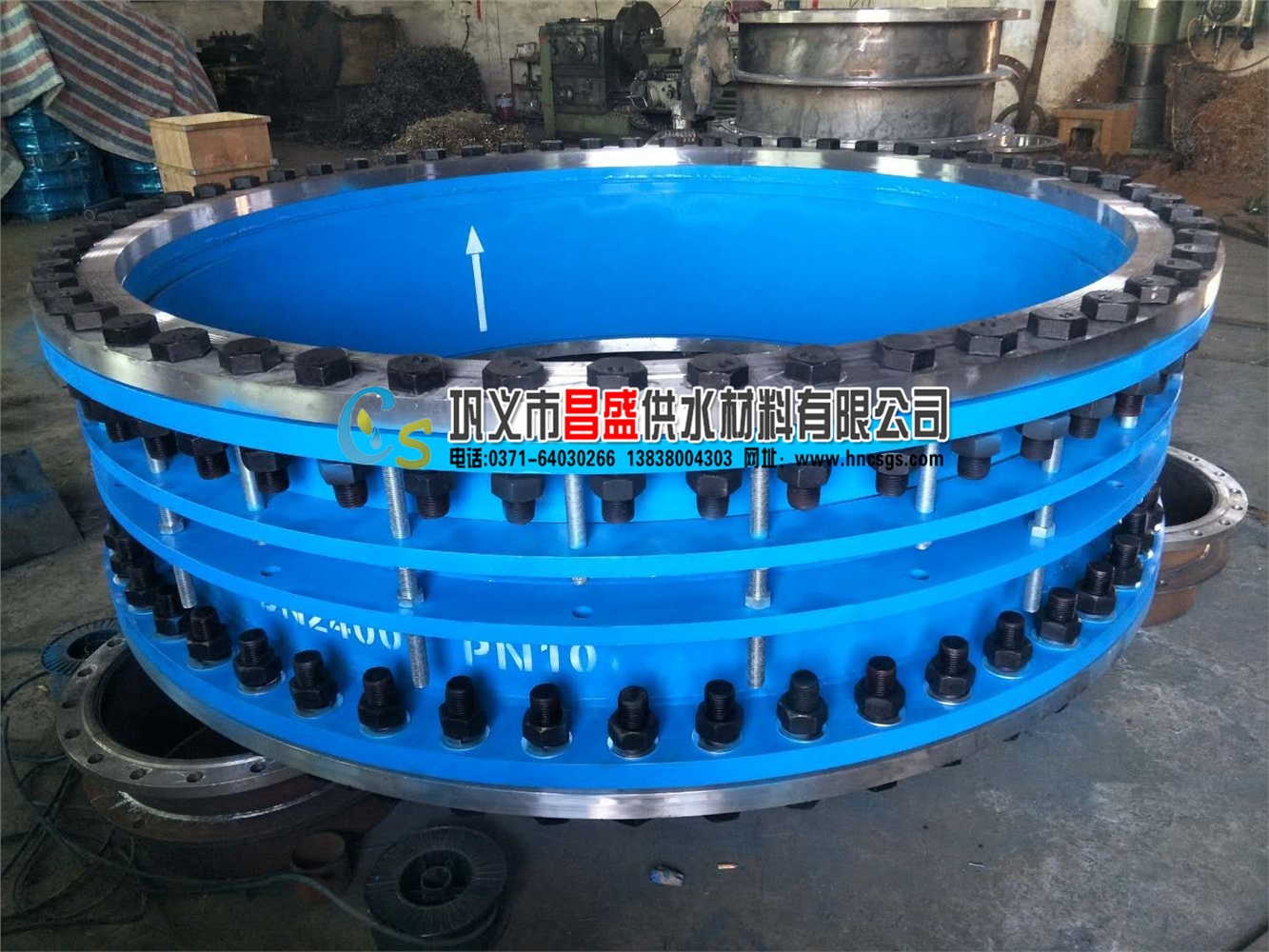

法兰式防拉伸缩接头

1. 型号：         VSSJA-2/B2F
2. 公称压力：     0.6 Mpa 、1.0 Mpa 、1.6Mpa 、2.5Mpa
3. 壳体试验压力： 0.9Mpa 、1.5Mpa 、2.4Mpa、3.75Mpa（1.5倍公称压力）
4. 密封试验压力： 0.66Mpa 、1.1Mpa 、1.76Mpa、2.75Mpa（1.1倍公称压力）
5. 工作温度：     -20℃～80℃
6. 适用介质：      水、污水
7. 漏失率：        0

二、产品执行标准

• GB/T12465-2007《管路补偿接头》
• GB 2555《一般用途法兰连接尺寸》
• GB/T13927-2008《工业阀门 压力试验》
• GB12220、GB12252的规定

三、产品结构性能特点

1. 结构简单、零部件少、重量轻。
2. 安装方便，能补偿管线法兰的位置及角度误差。
3. 限位伸缩接头带限位及防拉脱装置。
4. 该产品与阀门等的配套使用，给阀门的维修带来很 大的方便。
5. 伸缩接头采用标准化设计，同类零部件具有完全互换性。
6. 使用寿命长，整体头次无故障工作时间不少于50000h。

四、主要技术描述

1. 伸缩接头主要由本体、伸缩套管、压盖、密封圈、螺栓组成。伸缩体、伸缩套管、压盖采用Q235制造而成，密封圈采用丁腈橡胶密封，具有良好的水密性和气密性。
2. 伸缩接头和阀门等配套使用，通过自身两法兰面之间的轴向伸缩和径向角位移，来补偿管线法兰的位置及角度误差，消除因管道温差造成的管道内应力，给管道的安装和维修带来很 大的方便。
3. 伸缩接头在出厂时的结构为安装长度，用于连接阀门时，可把伸缩接头调到所需长度，但不得超出伸缩量范围。如用于补偿管道因温差引起的位移，安装时必需在常温下调整至安装长度；伸缩接头可在管线任意位置上安装，但用于连接阀门时要位于阀后；较长或较重的管道要在伸缩器附近设置活动支座，保证伸缩接头运行正常；安装后要及时将伸缩器压盖螺栓紧固，注意松紧程度，要根据管道工作压力调节，太紧或太松会影响密封效果和伸缩性，灵活性，同时要及时将限位螺栓固定好，防止使用时拉脱。

• 法兰式防拉伸缩接头安装说明

法兰式防拉伸缩接头用于两端与法兰连接，安装时调节产品两端与管道或法兰的安装长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。

注：本产品伸缩量，均根据国家标准定制，安装长度均定在伸缩范围之内，伸缩量过大，勿强行安装。
